1.25Gb / ث بيدي SFP جهاز الإرسال والاستقبال وحدة Simplex LC / SC موصل بنفايات المتوافقة

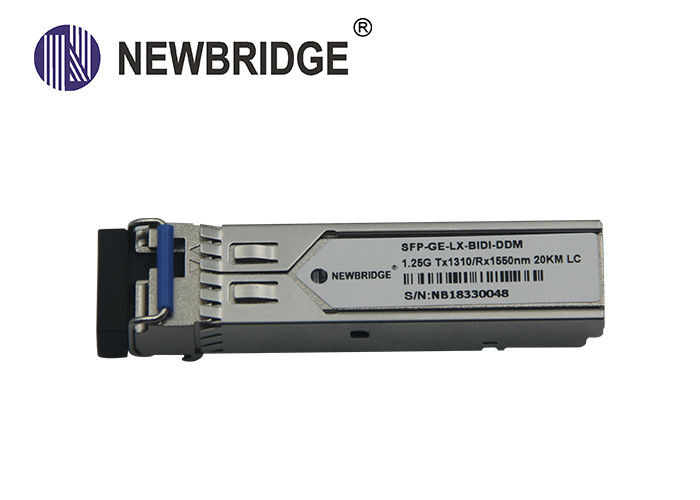

1.25Gb/s BiDi SFP Transceiver Module Simplex LC/SC Connector RoHS Compliant

تفاصيل المنتج:

مكان المنشأ:	شنتشن، الصين
اسم العلامة التجارية:	NEWBRIDGE
إصدار الشهادات:	FCC,CE
رقم الموديل:	NDFP-GE-B20

شروط الدفع والشحن:

الحد الأدنى لكمية:	1pc
الأسعار:	Negotiation
تفاصيل التغليف:	التعبئة يمكن أن يتم حسب طلب الزبون ، وعادة ما تستخدم في الكرتون
وقت التسليم:	وفقا ل quantiy وتخزينها ، 3-4 أيام عمل بعد الدفع
شروط الدفع:	T/T, ويسترن يونيون
القدرة على العرض:	وفقا لمختلف المنتجات ، فإن الناتج الشهري مختلف

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

الأساسية:	الألياف واحد	نوع الجهاز:	وحدة SFP البصرية
معطيات معدل:	1.25G	درجة حرارة التشغيل:	0 درجة مئوية إلى 70 درجة مئوية
مزود الطاقة:	+ 3.3V	انخفاض استهلاك الطاقة:	<1w>

NDFP-GE-B20 عالية الأداء ، 1.25G BiDi SFP transceiver فعالة من حيث التكلفة ، تتوافق مع اتفاقية التوصيل متعدد المصادر لعامل النماذج الصغيرة (MSA). ويوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية 2 سلك كما هو محدد في SFF-8472. وهو يستخدم جهاز إرسال FP / DFB عالي الأداء ومستقبل PIN عالي الحساسية ، ويوفر ما يصل إلى 14dB من وصلة الوصلة لتطبيقات Gigabit Ethernet التي تصل إلى 20 كم في الألياف أحادية النمط أحادية الوضع.

ميزات:

² يصل إلى 1.25 جيجابت / ثانية ارتباطات البيانات

² الساخنة للتوصيل

² موصل Simplex LC SC اختياري

² 1310nm FP أو 1490/1550 nm مرسل DFB ، كاشف الصورة PIN

² 20 كم على أساس واحد SMF

² واجهة 2 سلك للحصول على مواصفات الإدارة المتوافقة

مع SFF 8472 واجهة مراقبة التشخيص الرقمي

² التيار الكهربائي: + 3.3 فولت

² استهلاك الطاقة <1W

² درجة الحرارة: 0 ~ 70 درجة مئوية ، -40 درجة مئوية إلى 85 درجة مئوية / -5 درجة مئوية إلى 85 درجة مئوية المتاحة

² RoHS متوافق

التطبيقات:

² 1000Base-LX Ethernet

² مترو / شبكات الوصول

² 1G قناة ليفية

² روابط بصرية أخرى

معلومات الطلبية:

رقم القطعة	معدل البيانات	مسافه: بعد	الطول الموجي	الليزر	الأساسية	DDM	الموصل
SHFP-GE-B20-35	1.25Gb / ثانية	20KM	TX1310nm / RX1550nm	FP / PIN	SM	نعم فعلا	سيمبليكس LC
SHFP-GE-B20-53	1.25Gb / ثانية	20KM	TX1550nm / RX1310nm	DFB / PIN	SM	نعم فعلا	سيمبليكس LC
SHFP-GE-B20-35-SC	1.25Gb / ثانية	20KM	TX1310nm / RX1550nm	FP / PIN	SM	نعم فعلا	سيمبليكس SC
SHFP-GE-B20-53-SC	1.25Gb / ثانية	20KM	TX1550nm / RX1310nm	DFB / PIN	SM	نعم فعلا	سيمبليكس SC
SHFP-GE-B20-34	1.25Gb / ثانية	20KM	TX1310nm / RX1490nm	FP / PIN	SM	نعم فعلا	سيمبليكس LC
SHFP-GE-B20-43	1.25Gb / ثانية	20KM	TX1490nm / RX1310nm	DFB / PIN	SM	نعم فعلا	سيمبليكس LC
SHFP-GE-B20-34-SC	1.25Gb / ثانية	20KM	TX1310nm / RX1490nm	FP / PIN	SM	نعم فعلا	سيمبليكس SC
SHFP-GE-B20-43-SC	1.25Gb / ثانية	20KM	TX1490nm / RX1310nm	DFB / PIN	SM	نعم فعلا	سيمبليكس SC

"-E" لدرجة حرارة ممتدة -5 درجة مئوية إلى 85 درجة مئوية ؛

"-I" لدرجة حرارة ممتدة -40 درجة مئوية إلى 85 درجة مئوية.

الحد الأقصى لالتقييمات المطلقة

معامل	رمز	مين .	نموذجي	ماكس .	وحدة
درجة حرارة التخزين	تي _اس	-40		+85	° C
مصدر التيار	V _CC T، R	-0.5		4	الخامس
الرطوبة النسبية	RH	0		85	٪

بيئة التشغيل الموصى بها:

معامل		رمز	مين .	نموذجي	ماكس .	وحدة
حالة درجة حرارة التشغيل	صناعي	تي	-40		85	° C
	وسعوا		-5		85	° C
	تجاري		0		+70	° C
مصدر التيار		V _CC	3.135		3.465	الخامس
العرض الحالي		المحكمة الجنائية الدولية			300	أمبير
تدفق الحالية		أنا _أرتفع			المحكمة الجنائية الدولية + 30	أمبير
الطاقة القصوى		ف _ماكس			1	W

الخصائص الكهربائية (TOP = 0 إلى 70 درجة مئوية ، VCC = 3.135 إلى 3.465 فولت)

معامل	رمز	مين .	نموذجي	ماكس .	وحدة	ملحوظة
قسم المرسل:
معاوقة الدخل التفاضلي	R _in	90	100	110	W	1
واحد دخل البيانات البديل سوينغ	V _i _{n PP}	250		1200	MVP-ص
نقل تعطيل الجهد	الخامس _د	VCC - 1.3		VCC	الخامس	2
نقل تمكين الجهد	V _EN	مخروطى		Vee + 0.8	الخامس
نقل تعطيل تأكيد الوقت	تي _الحلوى			10	لنا
قسم الاستقبال:
واحد خرج البيانات النهائية البديل	VOUT، ص	300		800	ام	3
لوس خطأ	V _losfault	VCC - 0.5		V _{CC_} _المضيف	الخامس	5
LOS عادي	V _{لوس ولا} _م	الخامس _هاء		V _ee +0.5	الخامس	5
رفض امدادات الطاقة	PSR	100			mVpp	6

ملاحظات: 1. AC مقرونة. 2. أو الدائرة المفتوحة. 3. إلى 100 أوم إنهاء التفاضلية. 4. 20 - 80 ٪

5. LOS هو LVTTL. المنطق 0 يشير إلى التشغيل العادي. المنطق 1 يشير إلى عدم الكشف عن إشارة.

6. جميع مواصفات جهاز الإرسال والاستقبال متوافقة مع تشكيل جيبي لتزويد التيار الكهربائي بسرعة 20 هرتز إلى 1.5 ميجاهرتز إلى قيمة محددة مطبقة من خلال شبكة ترشيح إمدادات الطاقة المبينة في الصفحة 23 من اتفاقية المصادر المتعددة للاستقبال / الإرسال المتلقي القابل للتوصيل صغيرة الحجم (SFP). MSA) ، 14 سبتمبر 2000.

المعلمات البصرية (T _OP = 0 إلى 70 درجة مئوية ، VCC = 3.135 إلى 3.465 فولت)

معامل		رمز	مين .	نموذجي	ماكس .	وحدة	ملحوظة
قسم المرسل:
الطول الموجي للمركز	SHFP-GE-B20-35	λ _ج	1290	1310	1330	نانومتر
	SHFP-GE-B20-34		1290	1310	1330
	SHFP-GE-B20-53		1530	1550	1570
	SHFP-GE-B20-43		1470	1490	1510
العرض الطيفي (RMS)		σ _RMS			4	نانومتر
طاقة الإخراج البصري		ف _خارج	-9		-3	ديسيبل	1
نسبة الانقراض		ER	9			ديسيبل
صعود بصري / وقت الخريف		t _r / t _f			260	ملاحظة	2
الضوضاء النسبية		RIN			-120	ديسيبل / هرتز
مساهمة مجموع المروجين		TX Δ TJ			0.284	UI	3
قناع العين للإخراج البصري		متوافق مع IEEE802.3 z (أمان الليزر من الدرجة 1)
قسم الاستقبال:
الطول الموجي البصري للإدخال	SHFP-GE-B20-35	λ _ج	1530	1550	1570	نانومتر
	SHFP-GE-B20-34		1470	1490	1510
	SHFP-GE-B20-53		1290	1310	1330
	SHFP-GE-B20-43		1290	1310	1330
استقبال الزائد		ف ال	-3			ديسيبل	4
RX الحساسية		سين			-23	ديسيبل	4
تأكيد RX_LOS		لوس _أ	-35			ديسيبل
RX_LOS De-assert		لوس _د			-25	ديسيبل
RX_LOS التخلفية		لوس _ح	0.5			ديسيبل
المواصفات العامة:
معدل البيانات		BR		1.25		جيجابت / ثانية
معدل الخطأ قليلا		BER			^10-12
ماكس. دعم طول الارتباط على 9 / 125μm SMF@1.25Gb/s		L _MAX		20		كم
إجمالي ميزانية النظام		رطل	14			ديسيبل

Ø تعريفات دالة الدبوس

دبوس لا	اسم	وظيفة	المكونات	ملاحظات
1	فيت	الارسال الأرض	1	1
2	خطأ تكساس	إشارة خطأ مرسل	3
3	TX تعطيل	Transmitter تعطيل	3	2
4	MOD-DEF2	تعريف الوحدة	2	3
5	MOD-DEF1	تعريف الوحدة 1	3	3
6	MOD-DEF0	تعريف الوحدة النمطية 0	3	3
7	حدد السعر	غير متصل	3	4
8	LOS	فقدان الإشارة	3	5
9	انحرف	استقبال الأرضي	1	1
10	انحرف	استقبال الأرضي	1	1
11	انحرف	استقبال الأرضي		1
12	RD-	الجرد. تلقى البيانات خارج	3	6
13	RD +	تلقى البيانات خارج	3	6
14	انحرف	استقبال الأرضي	3	1
15	VccR	قوة الاستقبال	2	1
16	VccT	قوة الارسال	2
17	فيت	الارسال الأرض	1
18	TD +	نقل البيانات في	3	6
19	TD-	الجرد. نقل في	3	6
20	فيت	الارسال الأرض	1

ملاحظات: 1. يتم عزل الدائرة الدائرة عن الأرض من الشاسيه.

2. تم تعطيل خرج الليزر على TDIS> 2.0V أو مفتوح ، وتم تمكينه على TDIS <0.8V.

3. يجب أن يتم سحبها بـ 4.7k - 10 kohms على اللوحة المضيفة إلى فولطية بين 2.0V و 3.6V. يسحب MOD_DEF (0) خط منخفض للإشارة إلى توصيل الوحدة.

4. لا يتم استخدام تحديد السعر

5. LOS هو خرج جامع مفتوح. يجب أن يتم سحبها بـ 4.7k - 10 kohms على اللوحة المضيفة إلى فولطية بين 2.0V و 3.6V. المنطق 0 يشير إلى التشغيل العادي. المنطق 1 يشير إلى فقدان الإشارة.

6. AC مقرونة

Ø وحدة SFP EEPROM المعلومات والإدارة

تقوم وحدات SFP بتنفيذ بروتوكول الاتصال التسلسلي المكون من سطرين كما هو محدد في SFP -8472. يمكن الوصول إلى معلومات المعرّف التسلسلي لوحدات SFP ومعلمات مراقبة التشخيص الرقمي من خلال واجهة I ² C على العنوان A0h و A2h. تم تعيين الذاكرة في الجدول 1. يتم عرض معلومات الهوية التفصيلية (A0h) في جدول 2. كما أن مواصفات DDM في العنوان A2h. لمزيد من التفاصيل حول خريطة الذاكرة وتعريفات البايت ، يرجى الرجوع إلى SFF-8472 ، "واجهة التشخيص التشخيصية الرقمية لأجهزة الإرسال والاستقبال البصرية". تم معايرة معلمات DDM داخليًا.
