| 4A B بناء Zhuao Industrial Park غوشو شيشيانغ باوان منطقة شنتشن ， الصين ، 518126 | info@newbridge.com.cn |
 |
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | NEWBRIDGE |
| إصدار الشهادات: | FCC,CE |
| رقم الموديل: | ND-6210B |
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة يمكن أن يتم حسب طلب الزبون ، وعادة ما تستخدم في الكرتون |
| وقت التسليم: | وفقا ل quantiy وتخزينها ، 3-4 أيام عمل بعد الدفع |
| شروط الدفع: | T/T, ويسترن يونيون |
| القدرة على العرض: | وفقا لمختلف المنتجات ، فإن الناتج الشهري مختلف |
| بحجم: | 104 × 98 × 28MM | InputInterface: | 1xBNCSDI |
|---|---|---|---|
| قوة إمداد تموين: | 5V ~ 12V DC | استهلاك الطاقة: | 3 ~ 5 واط |
| درجة حرارة التخزين: | -30 ° C ~ 70 ° C | SDIImpedance: | 75ohms |
| إبراز: | تحويل hdmi إلى sdi,hdmi لتحويل hd sdi |
||

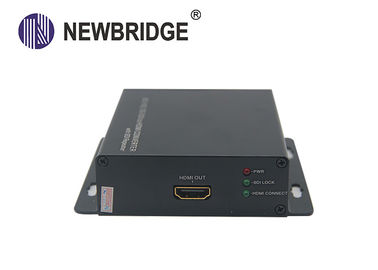

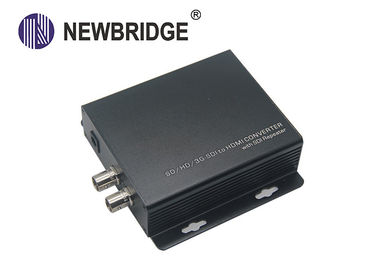

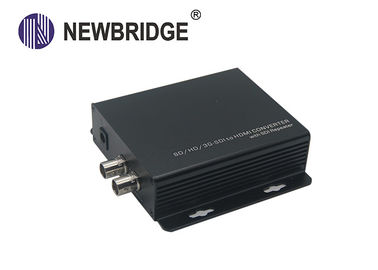

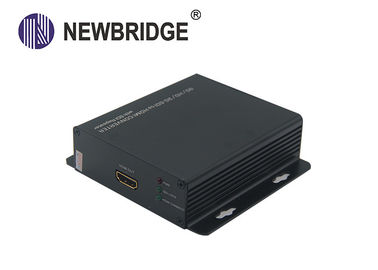

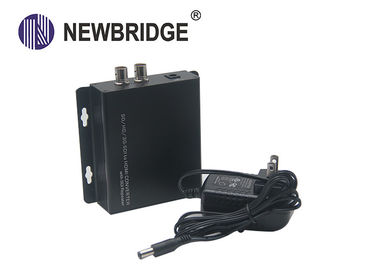

3G-SDI Video Audio Coaxial Adapter 1080P SDI to HDMI Converter HD / SD / 3G-SDI NEW
1. نظرة عامة
محول Newbridge® ND6210B هو جهاز يستخدم حصريًا في تحويل إشارة SDI ذات القناة الواحدة إلى إشارة HDMI. فهو يدمج جهاز إرسال SDI وجهاز إزالة تشكيل HDMI الذي يحول بشكل مناسب إشارة SDI إلى إشارة HDMI ، وفي الوقت نفسه ، سوف يفصل ويحول إشارة الصوت إشارة SDI ، ثم يقوم بتضمينها إلى إشارة HDMI بشكل متزامن لتحقيق نقل الفيديو والصوت متزامن.
تم تصميم الجهاز ليكون قادراً على التحكم في التبديل ، يمكن للمستخدم اختيار خرج HDMI أو إخراج DVI به. في الوقت المتوسط ، هذا الجهاز لديه وظيفة واحدة حلقة الظهر مرة أخرى في إخراج إشارة SDI ، يمكن للمستخدم مراقبة السرعة في هذه المنطقة.
2. الميزات
ND6210B | l تنسيق إدخال دعم SDI: 480i ، 576i ، 720p30 / 50/60 ، 1080p24 / 25/30 ، 1080i 50/60 ، 1080p50 / 60.
ل تلقائيا الكشف عن HDMI EDID المعلومات على التكيف أفضل وضع HDMI |
3. مخطط التطبيق
4 . الأبعاد
5. المواصفات
| M od el | NB6210B |
| I npu t I n t t e r f a c e Type | 1x BNC SDI |
| اشارة ادخال | SD-SDI (270 ميجا بايت في الثانية) ، HD-SDI (1.485Gbps) ، 3G-SDI (2.97Gbps) |
| Sup p o r t i npu t F o r m a t | SD: 525i @ 59.94Hz ، 625i @ 50Hz HD: 720p @ 23.98 / 24Hz / 25Hz / 29.97Hz / 30Hz / 50Hz / 60Hz 1080i @ 50Hz / 59.94Hz / 60Hz 1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz 3G: 1080p @ 50Hz / 60Hz |
| SD I S i g n al Ra ng e | 0.8V ص |
| SD I Imp e d a n c e e | 75 أوم |
| SD I C ou p lin g t y p e | اقتران التيار المتردد |
| SD I L oo p O u t i t t e r f a c e | 1x BNC SDI |
| HD M I / D V I O u t t t t t t t e r f a c e | 1x HDMI |
| F r e qu e nc y Ba nd w i d th | 165 ميجاهرتز / حتى المعيار مع HDCP: HDMI 1.3 |
| P o w er Suppl y | 5 ~ 12DC |
| P o w e r C on sum p t io n | 3 ~ 5 واط |
| O p e r a t in g t t em p e r a t u r e | -10 درجة مئوية ~ 60 درجة مئوية / 14 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| درجة حرارة التخزين | -30 درجة مئوية ~ 70 درجة مئوية / -22 درجة فهرنهايت ~ 158 درجة فهرنهايت |
| R e l a t i v e hu mi idi ty | 20 ~ 90٪ RH (بدون تكثيف) |
| Di me n s i o n | 104x 98x 28mm |
| وزن | 280G |
6 . معلومات الطلب
| الجزء رقم | وصف المنتج | وحدة |
| ND6210B | SD / HD / 3G-SDI لتحويل HDMI | جهاز كمبيوتر شخصى |
